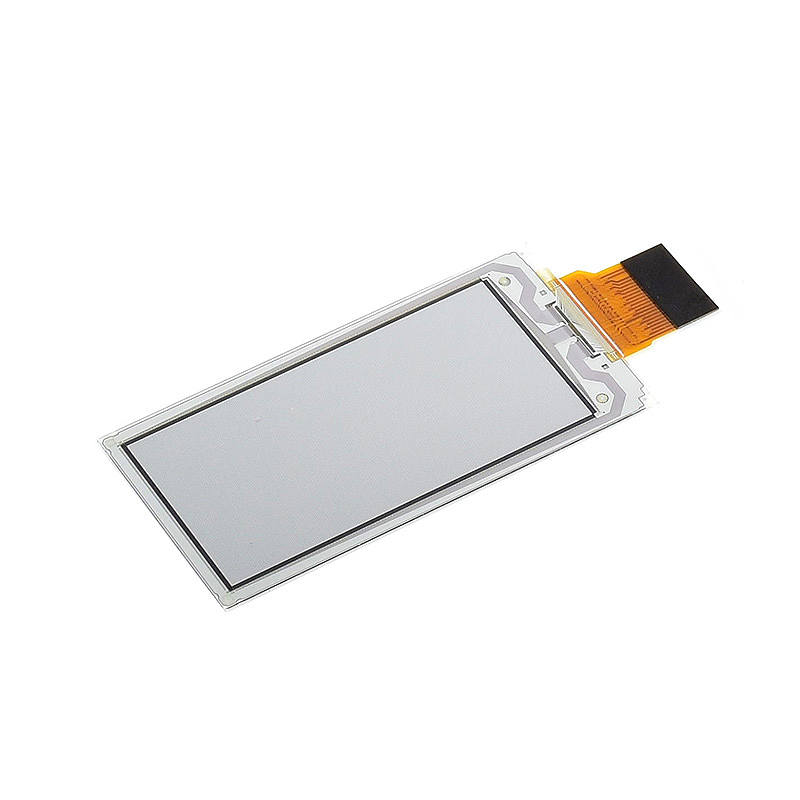

微雪原廠 2.13吋電子紙裸板 驅動板另購 送原廠外殼

NT$ 395.00
- +
icon-cart 加入購物車
首頁

本商品只有2.13吋電子紙裸板,需配合驅動板才能使用!

電子紙驅動板:https://www.jmaker.com.tw/products/epaper-hat

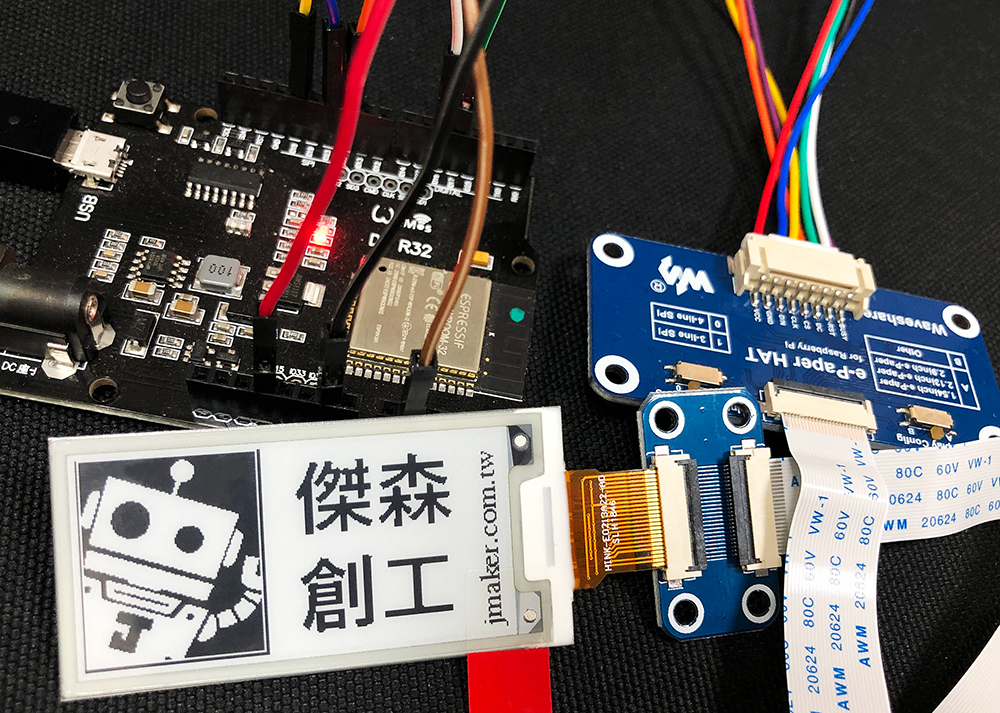

傑森測試後心得:

建議使用GxEPD2電子紙函式庫,可用於Arduino、ESP8266、ESP32等開發板。

GxEPD2可於Arduino IDE的程式管理員中安裝,也可以自行下載。

https://github.com/ZinggJM/GxEPD2

型號請選擇「GxEPD2_213_B72」。

傑森獨家範例程式:http://jmaker.banner.tw/doc/GxEPD2_UNO_213_BW.zip

微雪官方資料:

https://www.waveshare.com/wiki/2.13inch_e-Paper_HAT

【商品介紹】

電子紙模組,2.13英寸,解析度為250x122,螢幕和控制器合一,使用SPI介面通信,支持局部更新。

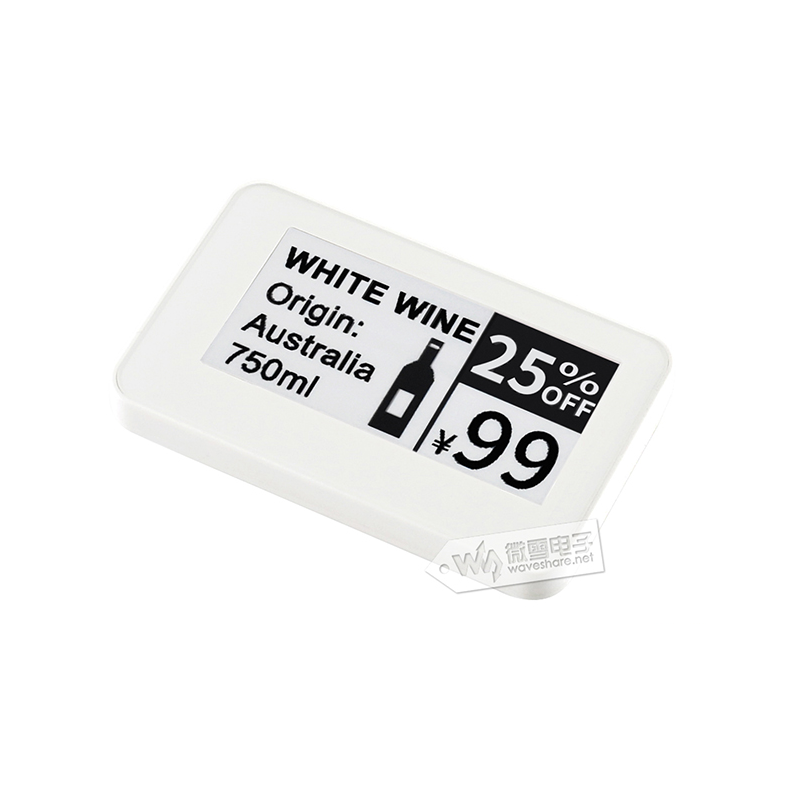

由於功耗低、視角寬、斷電仍可清晰顯示等優點,經常被用於貨架標籤、工業儀表等顯示應用。

【商品特色】

。無需背光、斷電可長時間保持最後一屏的顯示內容
。功耗非常低、基本只在刷新時耗電
・基於Raspberry Pi 40PIN GPIO介面設計,適用於Raspberry Pi 4/3B+,Zero系列主板、Jetson Nano
。預留SPI控制介面焊盤,方便接入Arduino/Nucleo等主控板
。板載電平轉換晶片,可相容3.3V和5V單片機介面
。提供完善的配套資料手冊(Raspberry/Jetson NanolArduino/STM32等範例程序)

【技術參數】

。工作電壓ะ3.3V/5V
。通信介面:SPI
。外形尺寸:65mm x 30.2mm
。顯示尺寸:48.55mm x 23.71mm
。點距:0.194x0.194
。分 辨率:250 x 122
。顯示顏色:黑、白
。灰度等級:2
。局部刷新: 0.3s
。全局刷新:2s
。刷新功耗:26.4mW(typ.)
。待機功耗:<0.017mw
。可視角度:170~

【接口說明】

VCC : 3.3V/5V
GND : GND
DIN : SPI通信MOSI引腳P
CLK : SPI通信SCK引腳
CS : SPI片選引腳(低電位有效)
DC : 數據/命令控制引腳(高電位表示數據,低電位表示命令)
RST :外部復位引腳(低電位復位)
BUSY:忙狀態輸出引腳(高電位表示忙)
