微雪 電子紙驅動板 兼容Arduino 樹莓派4/3B+

NT$ 380.00
- +
icon-cart 加入購物車
首頁

本商品只有驅動板,要配合電子紙裸板,才能使用。

相容Arduino,使用SPI介面;可直接樹莓派,相容樹莓派4/3B+、Zero W。

傑森獨家範例程式 (For 2.13吋電子紙):http://jmaker.banner.tw/doc/GxEPD2_UNO_213_BW.zip

【商品介紹】

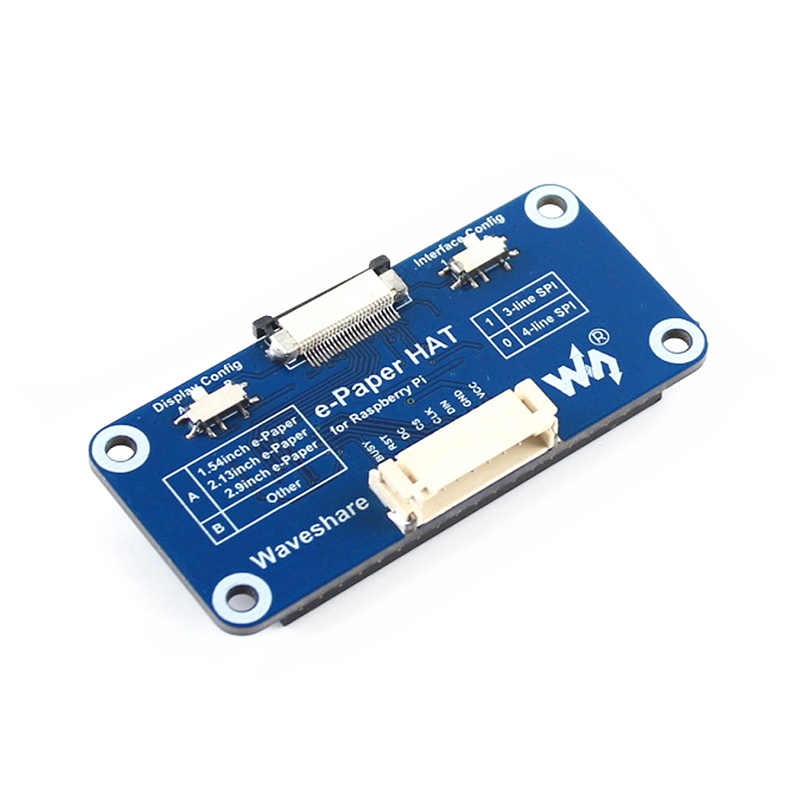

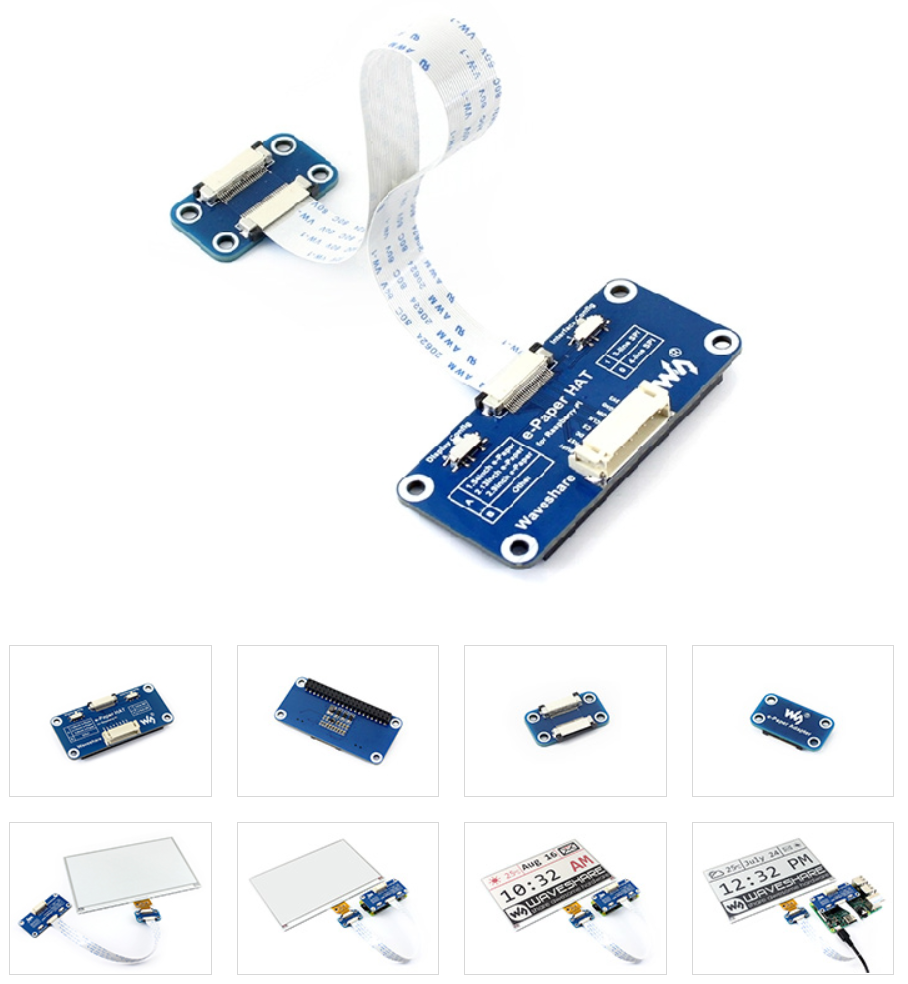

電子紙驅動板,可驅動微雪推出的多款SPI接口電子紙裸屏,不同尺寸皆適用。

【商品特點】

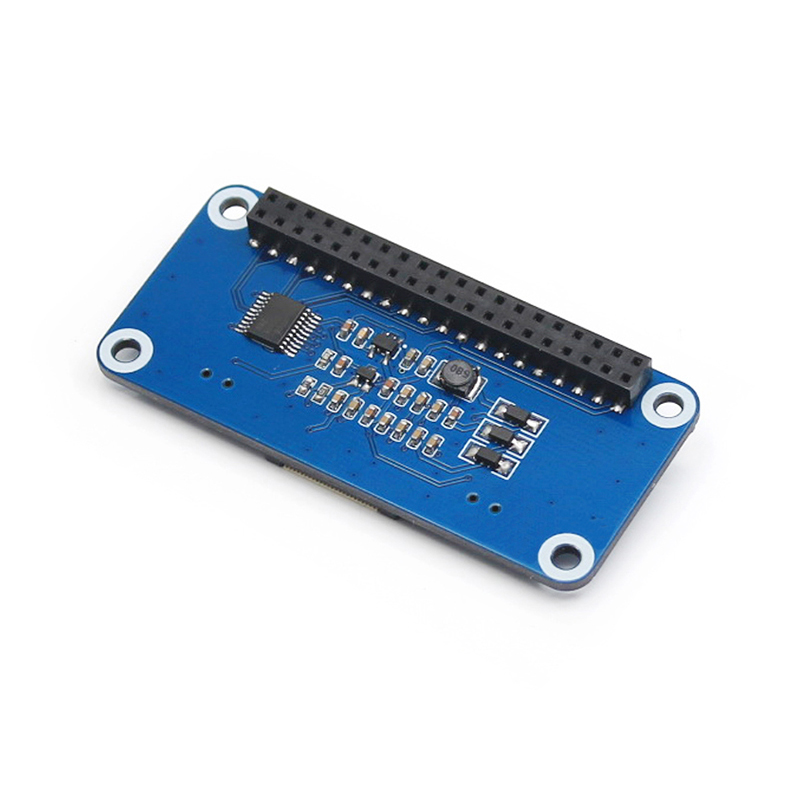

  • 基於Raspberry Pi 40pin GPIO接口,適用於Raspberry Pi 系列主板、Jetson Nano
  • 引出SPI控制接口,可接入Raspberry/Arduino/Nucleo等主控板
  • 板載電平轉換芯片,可兼容3.3V和5V單片機接口
  • 提供完善的配套資料手冊(Raspberry/Jetson Nano/Arduino/STM32等示例程序)

【我的參數】

  • 工作電壓: 3.3V~5V
  • 通信接口: 3-wire SPI、4-wire SPI
  • 外形尺寸: 65mm × 30.2mm
  • 固定孔通徑:3.0mm

【接口說明】

  • VCC   :3.3V~5V
  • GND   :GND
  • DIN     :SPI通信MOSI引腳
  • CLK    :SPI通信SCK引腳
  • CS      :SPI片選引腳(低電平有效)
  • DC      :數據/命令控制引腳(高電平表示數據,低電平表示命令)
  • RST    :外部復位引腳(低電平復位)
  • BUSY :忙狀態輸出引腳(低電平表示忙)
