MFRC-522 RC522 RFID IC卡感應 附白卡、鑰匙扣 附完整範例

NT$ 120.00
- +
icon-cart 加入購物車
首頁

傑森RFID範例貼文:goo.gl/SKAbt9

請注意!本商品為研發及實驗用的模組,必須焊接、連線和撰寫程式等二次加工後,才具備訊號傳輸的功能。非屬電信管制射頻器材!

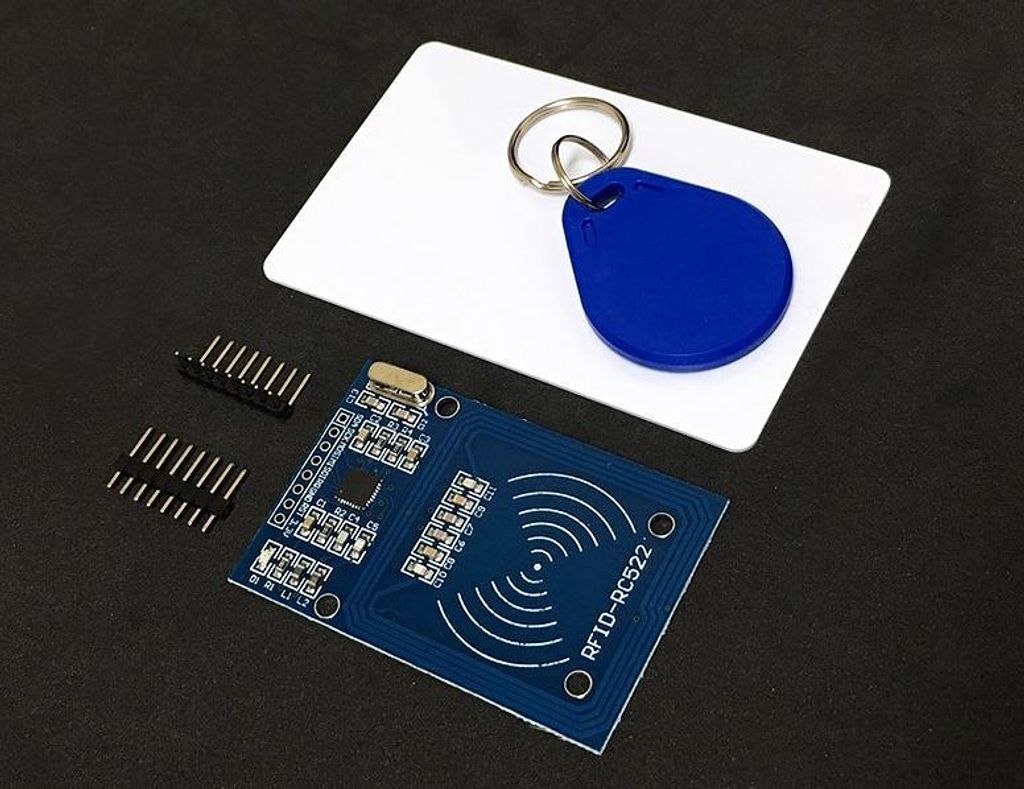

【發貨清單】

1、RFID-RC522模塊一個

2、標準S50空白卡一張

3、S50異形卡一個

4、直排、彎排插針各一條

【RC522晶片簡介】

MF RC522是應用於13.56MHz非接觸式通信中高集成度的讀寫卡晶片,是NXP公司針對「三表」應用推出的一款低電壓、低成本、體積小的非接觸式讀寫卡晶片,是智慧儀表和便攜式手持設備研發的較好選擇。

MF RC522利用了先進的調製和解調概念,完全集成了在13.56MHz下所有類型的被動非接觸式通信方式和協議。支持14443A相容應答器信號。數字部分處理ISO14443A幀和錯誤檢測。

此外,還支援快速CRYPTO1加密演算法,用語驗證MIFARE系列產品。MFRC522支援MIFARE系列更高速的非接觸式通信,雙向數據傳輸速率高達424kbit/s。

作為13.56MHz高集成度讀寫卡系列晶片家族的新成員,MF RC522與MF RC500和MF RC530有不少相似之處,同時也具備許多特點和差異。它與主機間通信採用SPI模式,有利於減少連線,縮小PCB板體積,降低成本。

【RFID模組簡介】

MF522-AN模組採用Philips MFRC522原裝晶片設計讀卡電路,使用方便,成本低廉,適用於設備開發、讀卡器開發等高級應用的用戶、需要進行射頻卡終端設計/生產的用戶。

本模組可直接裝入各種讀卡器模具。模組採用電壓為3.3V,通過SPI介面簡單的幾條線就可以直接與用戶任何CPU主機板相連接通信,可以保證模組穩定可靠的工作、 讀卡距離遠。

【電氣參數簡介】

工作電流:13—26mA/直流3.3V

空閒電流:10-13mA/直流3.3V

休眠電流:<80uA

峰值電流:<30mA

工作頻率:13.56MHz支持的卡類型:mifare1 S50、mifare1 S70、mifare UltraLight、mifare Pro、mifare Desfire

產品物理特性:尺寸:40mm×60mm

環境工作溫度:攝氏-20—80度

環境儲存溫度:攝氏-40—85度

環境相對濕度:相對濕度5%—95%

【模組介面SPI參數】

數據傳輸速率:最大10Mbit/s
