DC-DC LTC1871 升壓模組 大功率 100W 可調輸出3.5~35V

NT$ 245.00
- +
icon-cart 加入購物車
首頁

一、產品簡介:

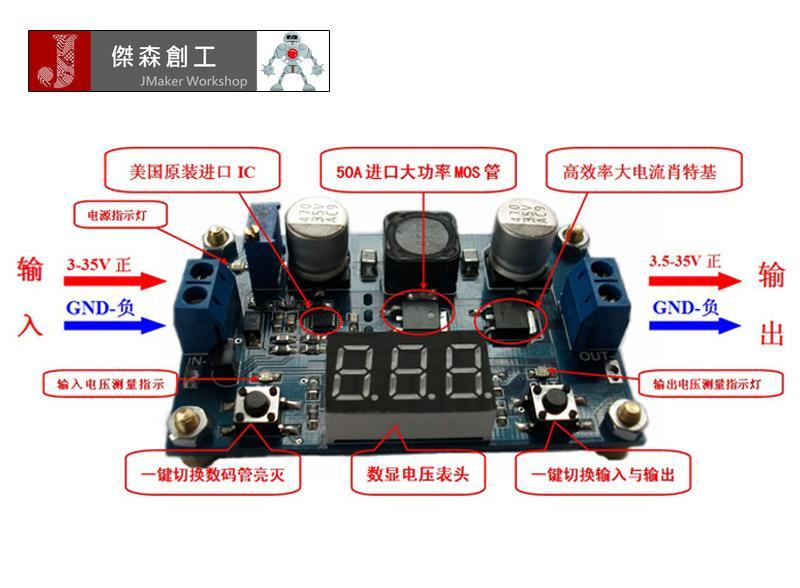

顯示部分採用更先進的電壓表微處理器,升壓部分採用美國原裝進口升壓控制器,通過利用功率MOSFET的導通電阻而省去電流檢測電阻,最大限度地提高了效率,效率最高可達96.4%。進口大功率低阻MOS管,大封裝、大電流、高效率肖特基,超寬加厚的PCB走線,是大功率高效率低溫升的保證。超寬電壓工作,當輸入輸出電壓都在20V以上時可達到128W輸出功率。長壽命型開關電源專用高頻高容量低阻(ESR)鋁電解電容,讓輸出紋波更低。模組所用晶片均採用原裝進口,用料十足,性能穩定。

本模組由工作室資深工程師團隊歷時三個月,開發的一款更顯智慧化,人性化,高性價比模組。

新增優勢功能:

1.板載LED工作指示燈,工作狀態更顯直觀。

2.一鍵切換數碼管亮滅,一鍵切換輸入輸出電壓的測量。(板載電壓指示燈“IN”亮顯示輸入電壓,“OUT”亮顯示輸出電壓)。

3.本產品強力推出,電壓顯示值程式自校正功能!永遠不會存在電壓表不精准的問題。

雙鍵組合校正電壓方法:

輸出電壓顯示校準

步驟1、調整右鍵使"OUT"指示燈亮,此時電壓表顯示輸出電壓;長按右鍵2S以上後鬆開,電壓表和"OUT"指示燈同步閃爍,這樣您就進入了輸出電壓顯示校準模式。

步驟2、短按(正常速度即可)右鍵一次,電壓值往上加一個單位的電壓值;短按左鍵,電壓值往下減一個單位的電壓值;由於一個單位的電壓值小於0.1V,電壓表最小顯示到0.1V,所以您需要連續按動1-5次才能看到電壓表變化了0.1V,具體連續按幾次鍵電壓表變化0.1V,取決於當前顯示電壓,當前顯示電壓越高,按動的次數越少。

步驟3、輸出電壓調整完,長按右側按鍵2S以上後鬆開,即可退出輸出電壓顯示校準模式。所有參數設置自動掉電保存。

輸入電壓顯示校準

步驟1、調整右鍵使"IN"指示燈亮,此時電壓表顯示輸入電壓;長按右鍵2S以上後鬆開,電壓表和"IN"指示燈同步閃爍,這樣您就進入了輸入電壓顯示校準模式。

步驟23與輸出電壓顯示校準方法一致。

校準功能是為了滿足您更高的精度要求而設計的,請放心使用。

二、性能參數:

1、輸入電壓:335V直流(注:輸入電壓小於4V,板載電壓表失效)

2、輸入電流:9Amax

3、輸出電壓:3.535V直流(此板是升壓板,輸出電壓要>=輸入電壓)

4、輸出電流:6Amax

5、輸出功率:75W,(當輸入輸出電壓都大於20V時可達到128W

6、轉換效率:96.7%(最高)

7、輸出紋波:24mV(TYP)

8、板載電壓表量程:4~40V,誤差+-0.1V

9、短路保護:有(限制電流14A)。溫馨提示:在接入大功率負載時,由於剛開機衝擊電流很大會限流自鎖保護,建議先開機,再接入負載。

10、輸入反接保護:無(如需要請在輸入串入大電流二極體)。

11、長xx=67*43*12MM(不含銅柱)

三、應用範圍:

1DIY一個穩壓電源,輸入5V便可,輸出可以5-35V可調。

2、為您的電子設備供電,可以跟據您的系統電壓設定輸出值。例如3.7V鋰電升5V做移動電源,7.4V12V19給筆記本供電等。

3、做為車載供電電源,為你的筆記型電腦,PDA或各種數碼產品供電。
