  • DS3231 高精度時鐘模組 時間模組 優於DS1302.jpg

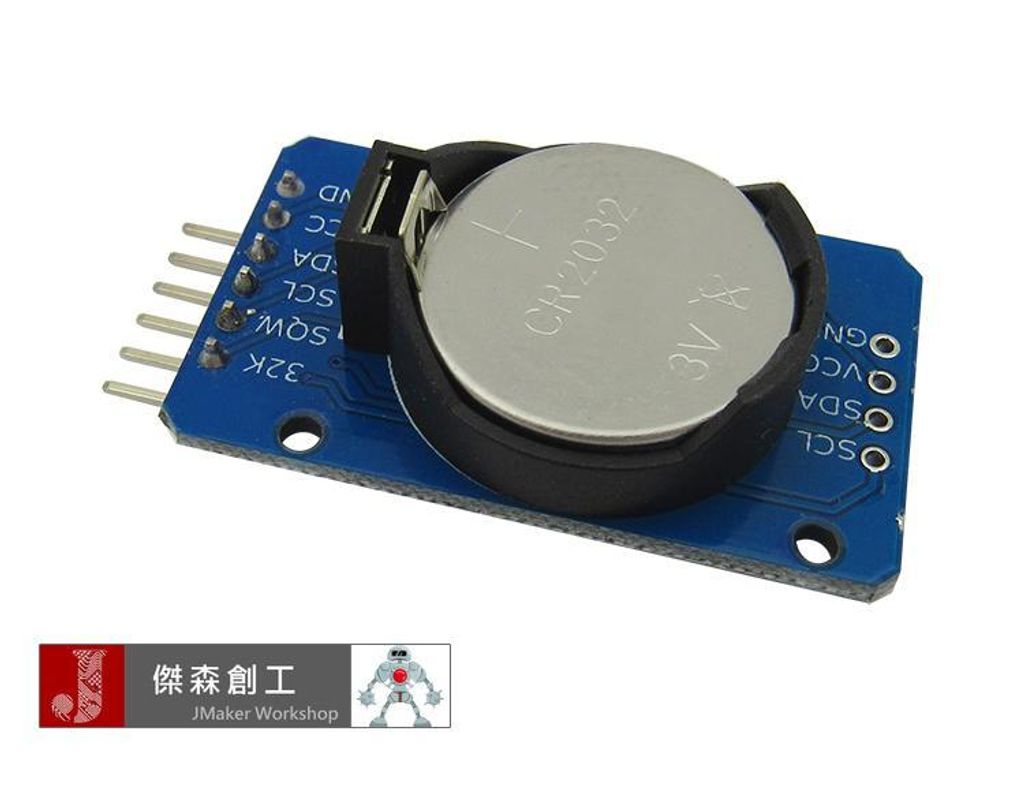

DS3231 高精度時鐘模組 時間模組 優於DS1302

NT$ 55.00
- +
icon-cart 加入購物車
首頁

DS3231是低成本、高精度I2C即時時鐘(RTC),具有集成的溫補晶振(TCXO)和晶體。該器件包含電池輸入端,斷開主電源時仍可保持精確的計時。集成晶振提高了器件的長期精確度,並減少了生產線的元件數量。DS3231提供商用級和工業級溫度範圍,採用16引腳300mil的SO封裝。

RTC保存秒、分、時、星期、日期、月和年資訊。少於31天的月份,將自動調整月末的日期,包括閏年的修正。時鐘的工作格式可以是24小時或帶/AM/PM指示的12小時格式。提供兩個可設置的日曆鬧鐘和一個可設置的方波輸出。位址與資料通過I2C雙向匯流排序列傳輸。

精密的、經過溫度補償的電壓基準和比較器電路用來監視VCC狀態,檢測電源故障,提供重定輸出,並在必要時自動切換到備份電源。另外,/RST監視引腳可以作為產生μP復位的手動輸入。

 除計時精度高之外,DS3231還具有一些其它功能,這些功能擴展了系統主機的附加功能和選擇範圍。

該器件內部集成了一個非常精確的數位溫度感測器,可通過I2C*介面對其進行訪問(如同時間一樣)。這個溫度感測器的精度為±3°C。片上控制電路可實現自動電源檢測,並管理主電源和備用電源(即低壓電池)之間的電源切換。如果主電源掉電,該器件仍可繼續提供精確的計時和溫度,性能不受影響。當主電源重新加電或電壓值返回到容許範圍內時,片上重定功能可用來重新開機系統微處理器。


模組參數:

1.尺寸:38mm(長)*22mm(寬)*14mm(高)

2.重量:8g

3.工作電壓:3.3--5.5V

4.時鐘晶片:高精度時鐘晶片DS3231

5.時鐘精度:0-40℃範圍內,精度2ppm,年誤差約1分鐘

6.帶2個日曆鬧鐘

7.可程式設計方波輸出

8.即時時鐘產生秒、分、時、星期、日期、月和年計時,並提供有效期到2100年的閏年補償

9.晶片內部自帶溫度感測器,精度為±3℃

10.存儲晶片:AT24C32(存儲容量32K)

11.IIC匯流排界面,最高傳送速率400KHz(工作電壓為5V時)

12.可級聯其它IIC設備,24C32位址可通過短路A0/A1/A2修改,默認地址為0x57

13.帶CR2032電池

14.包裝方式:單個防靜電包裝

接線說明(以Arduino uno r3為例):

SCL→A5

SDA→A4

VCC→5V

GND→GND
