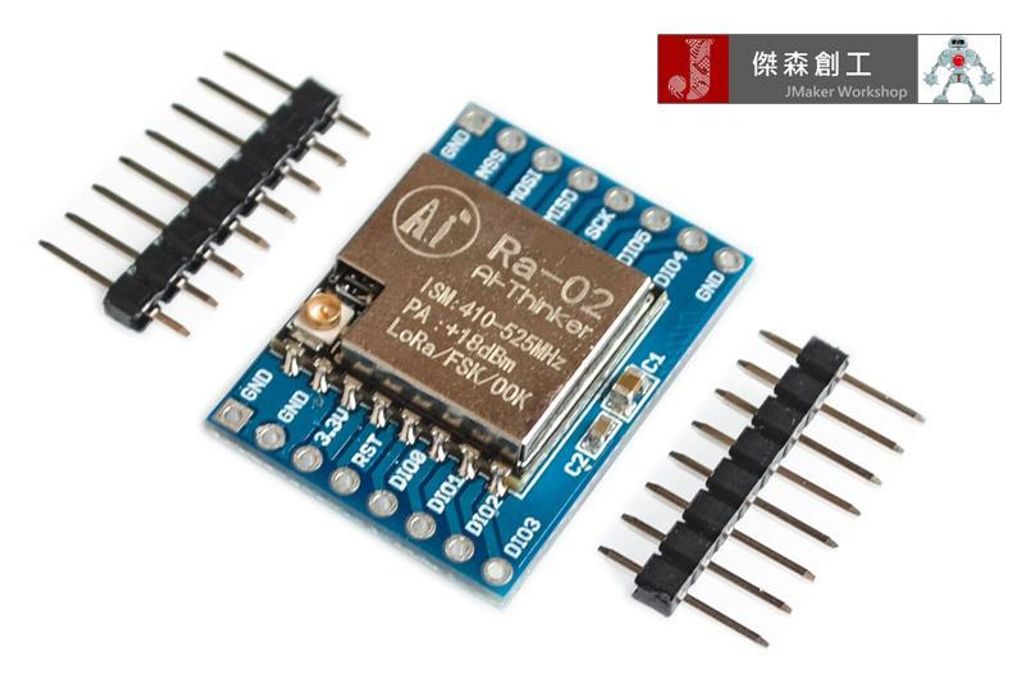

  • SX1278 帶底板 -1.jpg

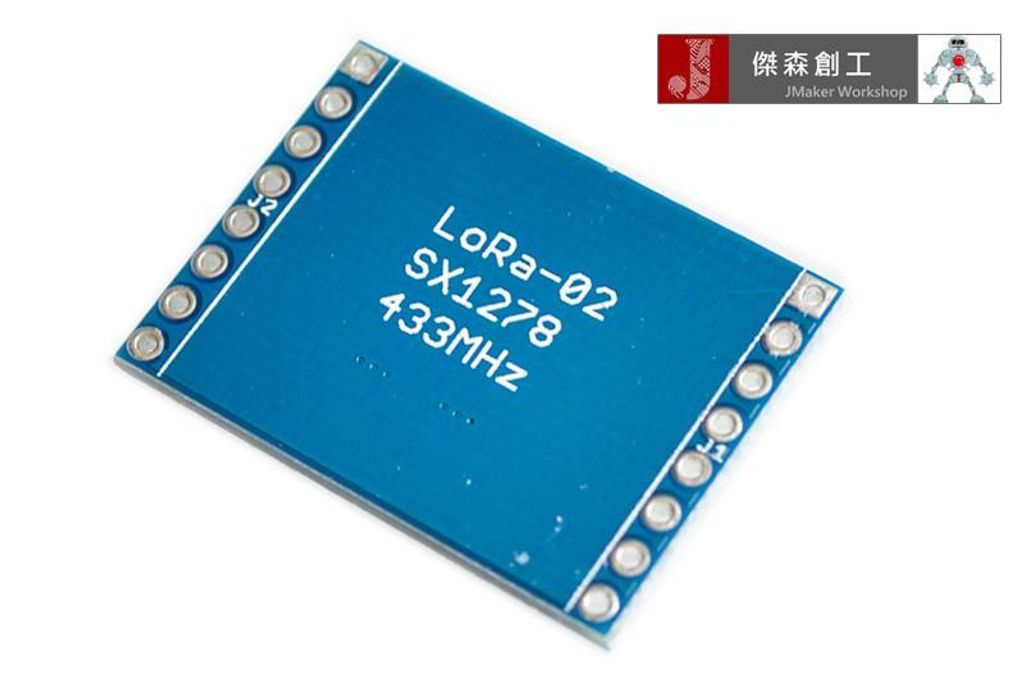

  • SX1278 帶底板 -2.jpg

SX1278 帶底板 LORA 模組 安信可 RA-02

NT$ 250.00
- +
icon-cart 加入購物車
首頁

SX1278 LoRa擴頻無線模塊採用安信可LoRa 系列模塊Ra-02. 引出的接口兼容NRF24L01 模塊,如果想要遠距離傳輸數據,可以直接替換NRF24L01,只要更改一下程序即可,不需要更改硬件設計。

安信可LoRa系列模塊(Ra-01/Ra-02)由安信可科技設計開發,該系列模塊的射頻芯片 SX1278主要採用LoRa™遠程調制解調器,用於超長距離擴頻通信,抗干擾性強,能夠最大限度降低電流消耗。借助SEMTECH的LoRa™專利調製技術,SX1278具有超過-148dBm的高靈敏度,+20dBm的功率輸出,傳輸距離遠,可靠性高。同時,相對傳統調製技術,LoRa™調製技術在抗阻塞和選擇方面也具有明顯優勢,解決了傳統設計方案無法同時兼顧距離、抗干擾和功耗的問題。Ra-01,Ra-02 工作頻率 433M,主要針對於433M網段的地區,包括中國和東南亞地區。

 SX1278特點:

•      LoRa™擴頻調製技術

•      超遠通信距離15KM

•      +20dBm-100mW電壓變化時恆定的射頻功率輸出

•      高靈敏度:低至-148dBm

•      半雙工SPI通訊

•      可編程比特率高達300kbps

•      支持FSK、GFSK、MSK、GMSK、LoRa™及OOK調製方式

•      127dB的RSSI動態範圍

•      自動射頻信號檢測,CAD模式和超高速AFC

•      帶有CRC、高達256字節的數據包引擎

•      小體積雙列郵票孔貼片封裝

•      帶屏蔽殼

•      彈簧天線(Ra-01)或IPEX外接天線(Ra-02)



類別

參數

說明

無線參數

標準認證

FCC/CE

無線標準

433MHz

頻率範圍

420~450MHz

硬件參數

數據接?

SPI

GPIO


工作電壓

1.8~3.7V,典型值 3.3V

工作電流

接收:≦10.8mA(LnaBoost關閉,頻段1)

發射:≦120mA(+20dBm)

Sleep模式:0.2μA

工作溫度

-40~+85°C

存儲溫度

常溫



Pin腳號

Pin
腳名稱

  功能說明

Ra-01

Ra-02

1

-

ANT

天線

2

1、2

GND

接地

3

3

3.3V

3.3V供電

4

4

 RESET

復位

5

5

 DIO0

數字IO0,軟件配置

6

6

DIO1

數字IO1軟件配置

7

7

DIO2

數字IO2軟件配置

8

8

DIO3

數字IO3軟件配置

9

9

GND

接地

10

10

DIO4

數字IO4件配置

11

11

DIO5

數字IO5軟件配置

12

12

SCK

SPI時鐘輸入

13

13

MISO

SPI數據輸出

14

14

MOSI

SPI數據輸入

15

15

NSS

SPI片選輸入

16

16

GND

接地
