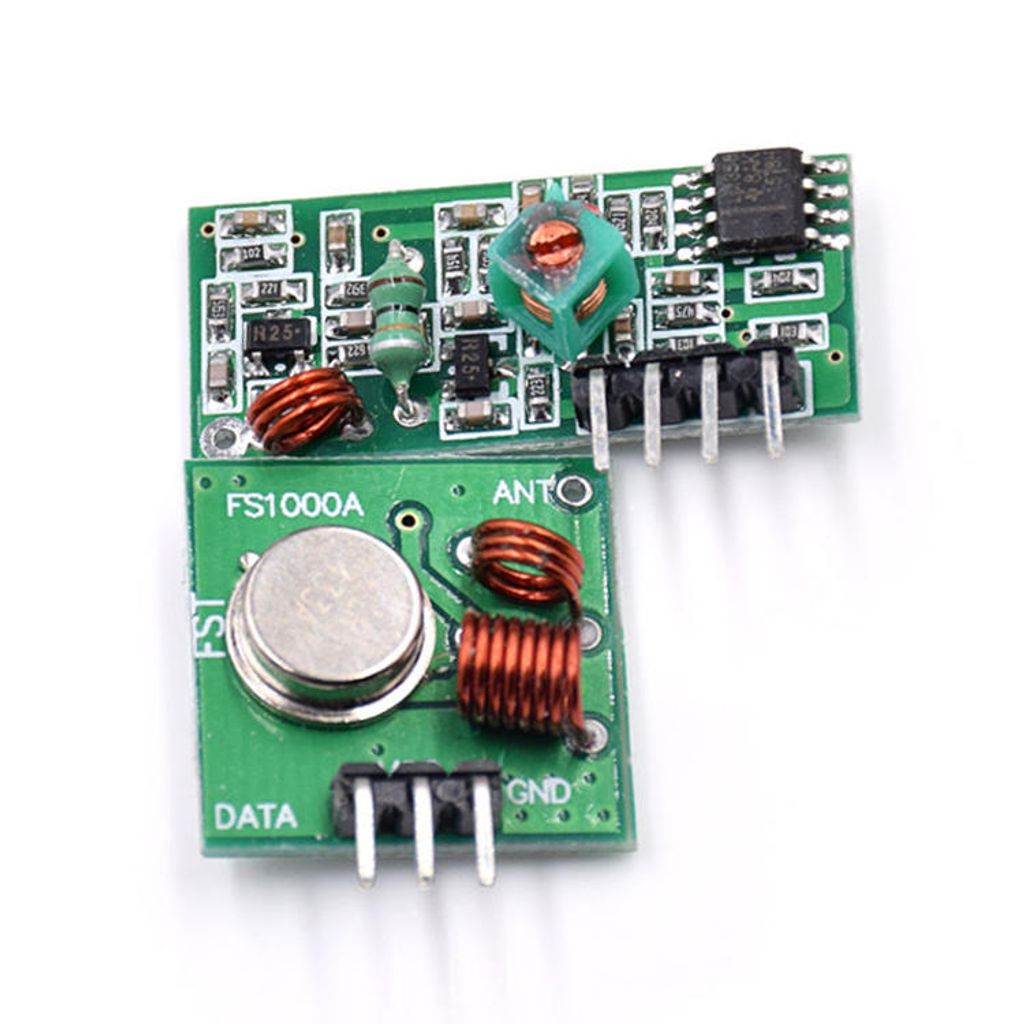

433M超再生模組 含無線發射器、接收器

NT$ 38.00
- +
icon-cart Add to Cart
首頁

範例教學:goo.gl/Udr4XH

接收模組資料:

實際工作距離:50-100米

工作電壓:DC5V

靜態電流:4MA

接收頻率:433.92MHZ

接收靈敏度:-105DB

尺寸:30*14*7mm  外接天線:32CM單芯線,繞成螺旋狀

發射頭技術參數

產品型號:MX-FS-03V

發射距離:20-200米(電壓不同,效果不同)

工作電壓:3.5-12V

外型尺寸:19*19mm

工作方式:AM

傳輸速率:4KB/S

發射功率:10mW

發射頻率:433M

外接天線:25cm普通多芯或單芯線

引腳排列從左→右:(DATA;VCC;GND)

應用環境

遙控開關、接收模塊、摩托車、汽車防盜產品、家庭防盜產品、電動門、捲簾門、窗、遙控插座、遙控LED、遙控音響、遙控電動門、遙控車庫門、遙控伸縮門、遙控卷閘門、平移門、遙控開門機、關門機等門控系統、遙控窗簾、報警主機、報警器、遙控摩托車、遙控電動車、遙控MP3等。

備註

VCC電壓要與模塊工作電壓一致,且要做好電源濾波;

天線對模塊的接收效果影響很大,最好接1/4波長的天線,一般採用50歐姆單芯導線,天線的長度433M的約為17cm;

天線位置對模塊接收效果亦有影響,安裝時,天線儘可能伸直,遠離屏蔽體,高壓,及干擾源的地方;使用時接收頻率、解碼方式及振盪電阻應與發射匹配.
