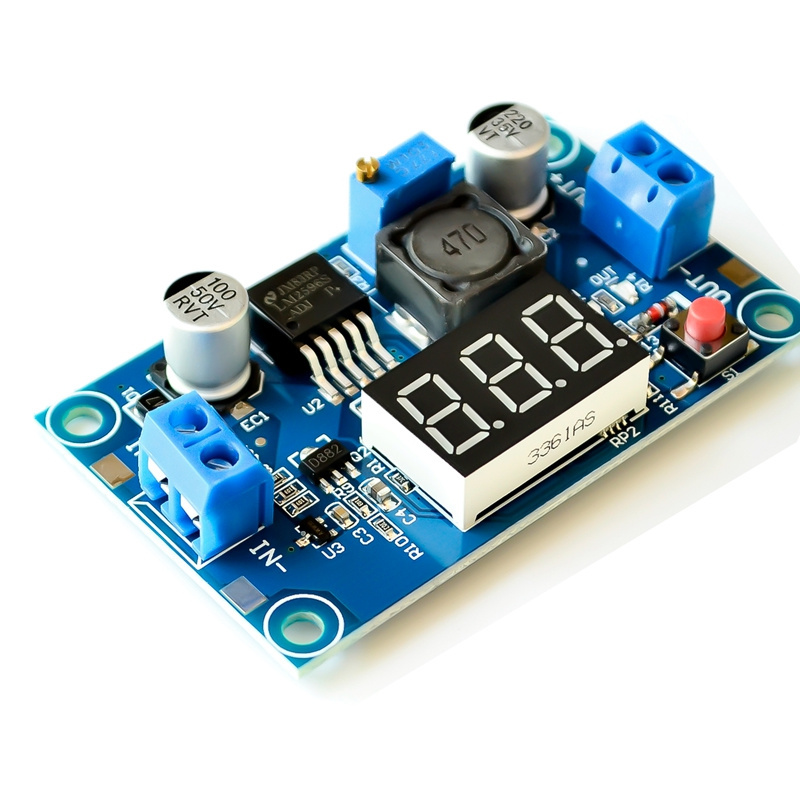

LM2596 DC-DC 可調降壓模組帶電壓表顯示

NT$ 95.00
- +
icon-cart Add to Cart
首頁

LM2596  DC-DC可調降壓模塊帶電壓表顯示 帶電壓精度校準

打造最暢銷的LM2596帶數顯模塊!!!

市面上的LM2596模塊沒有輸出短路保護,輸出一短接,模塊立刻損毀,電流輸出能力不到1.8A。本模塊採用原裝LM2596,大芯片,磨砂面,絕對輸出短路保護,真正大電流3A。

模塊亮點:

1.舒心的價格,智能化、人性化的設計。

2.板載電壓表,電壓表可自校準,永遠不會存在電壓表不精準的問題!

模塊性能與特點:

●帶電壓表顯示且電壓表可自校準。採用了更先進的電壓微處理器,電壓表誤差±0.05V,量程0~40V。(要保證電壓表準確性,請保證輸入電壓在4.5V以上)

●輕觸按鍵可切換測量輸入或輸出電壓,並有指示燈顯示正在測量的是哪路電壓,並且保存設定,即便是斷電再開機。

●電壓表可關閉,當不需要的時候輕觸左側按鍵即可輕鬆實現。

●帶接線端子,沒有烙鐵也可以方便使用,並且保留焊線接線點。

●輸入電壓4.0~40V。(輸入的電壓須比輸出電壓高1.5v以上)

●可調輸出電壓範圍1.25V~37V連續可調。(輸入電壓須比輸出電壓高1.5V)

●輸出電流3A,建議在2.0A內使用,大電流需要加強散熱。

●輸出功率20W,超過15W請加強散熱。

●轉換效率高,平均在88%(效率與輸入、輸出電壓、電流、壓差有關)

●帶反接保護,反接不燒

●具有過熱保護和短路保護功能

●尺寸6.1*3.4*12cm(長*寬*高)

●重量:22g

應用範圍:

    本模塊可以應用在輸入電壓高於輸出電壓的降壓領域,如蓄電池、電源變壓器、DIY可調穩壓電源、24V車載筆計本電源、工業設備降壓、12V轉3.3V,12V轉5V,24V轉5V,24V轉12V,36V轉24V等。

板載電壓表自校準方法:

1.板載電壓表顯示輸出電壓時,長按右側按鍵2秒後鬆開,電壓表和輸出電壓指示燈“OUT”同步閃爍,此時進入輸出電壓調整模式;同理,在電壓表顯示輸入電壓時,長按右側按鍵2秒後鬆開,電壓表和輸入電壓指示燈“IN”同步閃爍,此時進入輸入電壓調整模式;

2.輕觸右側按鍵,電壓升高一個單位,輕觸左側按鍵,電壓降低一個單位;由於一個單位的電壓值小於0.1V,所以您需要連續按動1-5次才能看到電壓表變化了0.1V,具體連續按鍵幾次取決於當前顯示的電壓值,當前顯示電壓越高,按動的次數越少;

3.電壓調整完畢後,長按右側按鍵2秒後鬆開,此時即可退出電壓校準模式,所有參數設置自動掉電保存。

註:此種調節方式您只需校準一次便可在整個電壓量程上得到精準的電壓值,此功能是為了滿足您更高的精度要求而設計,請放心使用。
