微雪原廠 2.9吋 紅黑白三色電子紙模組 已結合驅動板

NT$ 945.00
- +
icon-cart 加入購物車
首頁

本商品只有2.9吋電子紙模組,已結合驅動板,方便使用!

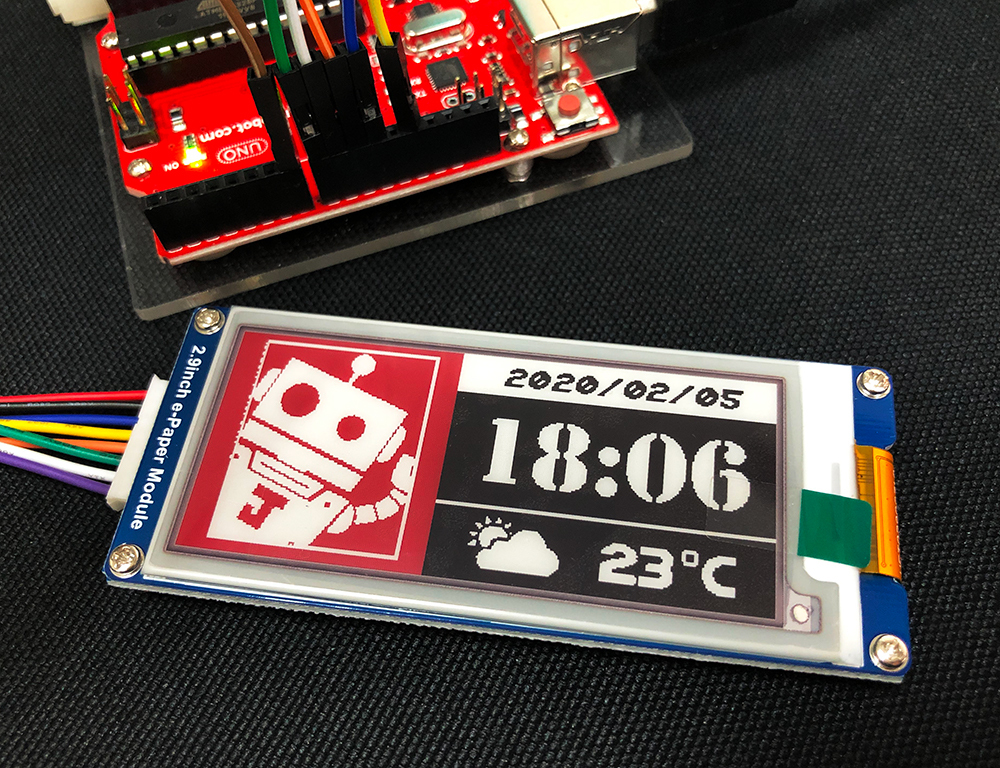

傑森測試後心得:

建議使用GxEPD2電子紙函式庫,可用於Arduino、ESP8266、ESP32等開發板。

GxEPD2可於Arduino IDE的程式管理員中安裝,也可以自行下載。

https://github.com/ZinggJM/GxEPD2

型號請選擇「GxEPD2_154c」。

傑森獨家範例程式:http://jmaker.banner.tw/doc/GxEPD2_UNO_29_RBW.zip

【商品介紹】

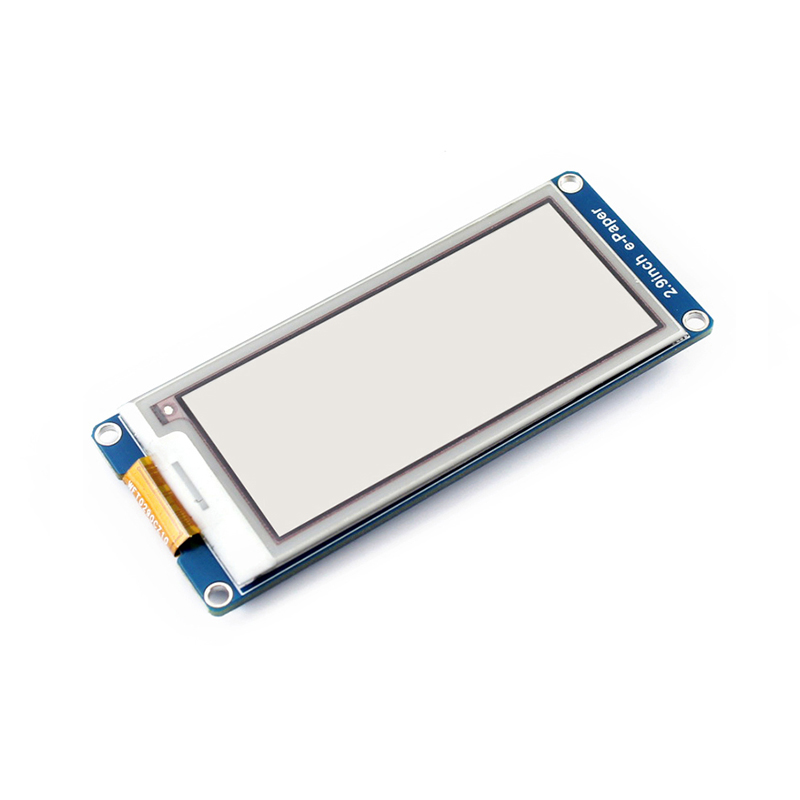

電子紙模組,2.9英吋,分辨率為296x128,帶有內部控制器,使用SPI接口通信,可顯示紅黑白三色。
由於我功耗低、視角寬、斷電仍可清晰顯示等優點,我經常被用於貨架標籤、工業儀表等顯示應用。

【商品特點】

  • 無需背光,斷電可長時間保持最後一屏的顯示內容
  • 功耗非常低,基本只在刷新時耗電
  • SPI控制接口,可接入Raspberry/Jetson Nano/Arduino/Nucleo等主控板
  • 板載電平轉換芯片,可兼容3.3V和5V單片機接口
  • 提供完善的配套資料手冊(Raspberry/Jetson Nano/Arduino/STM32等示例程序)

【商品參數】

  • 工作電壓: 3.3V/5V
  • 通信接口: 3-wire SPI、4-wire SPI
  • 外形尺寸: 89.5mm × 38mm
  • 顯示尺寸: 66.89mm × 29.05mm
  • 點        距: 0.138 × 0.138
  • 分  辨  率: 296 × 128
  • 顯示顏色: 紅、黑、白
  • 灰度等級: 2
  • 全局刷新: 15s
  • 刷新功耗: 26.4mW(typ.)
  • 待機功耗: <0.017mW
  • 可視角度: >170°

【接口說明】

  • VCC   :3.3V/5V
  • GND   :GND
  • DIN     :SPI通信MOSI引腳
  • CLK    :SPI通信SCK引腳
  • CS      :SPI片選引腳(低電平有效)
  • DC      :數據/命令控制引腳(高電平表示數據,低電平表示命令)
  • RST    :外部復位引腳(低電平復位)
  • BUSY :忙狀態輸出引腳(低電平表示忙)
