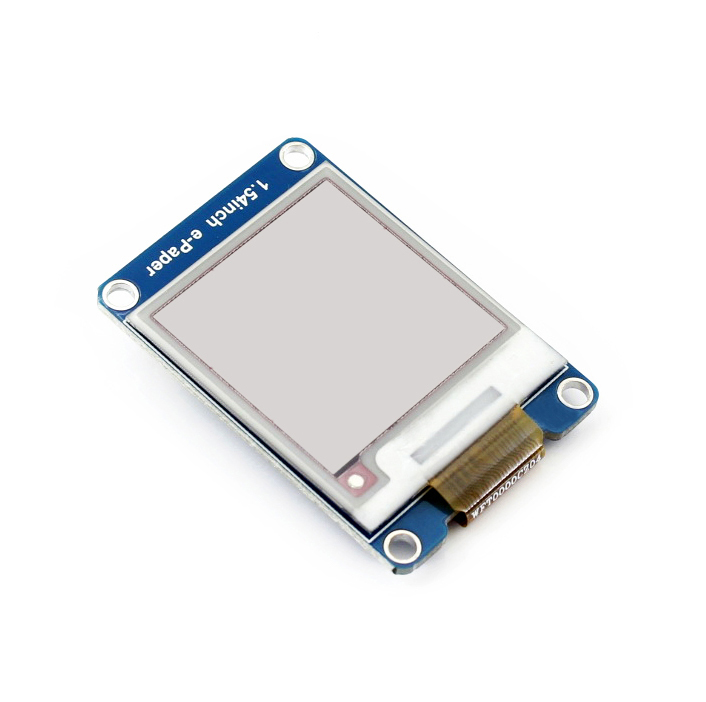

微雪原廠 1.54吋 紅黑白三色電子紙模組 已結合驅動板

NT$ 750.00
- +
icon-cart Add to Cart
首頁

本商品只有1.54吋電子紙模組,已結合驅動板,方便使用!

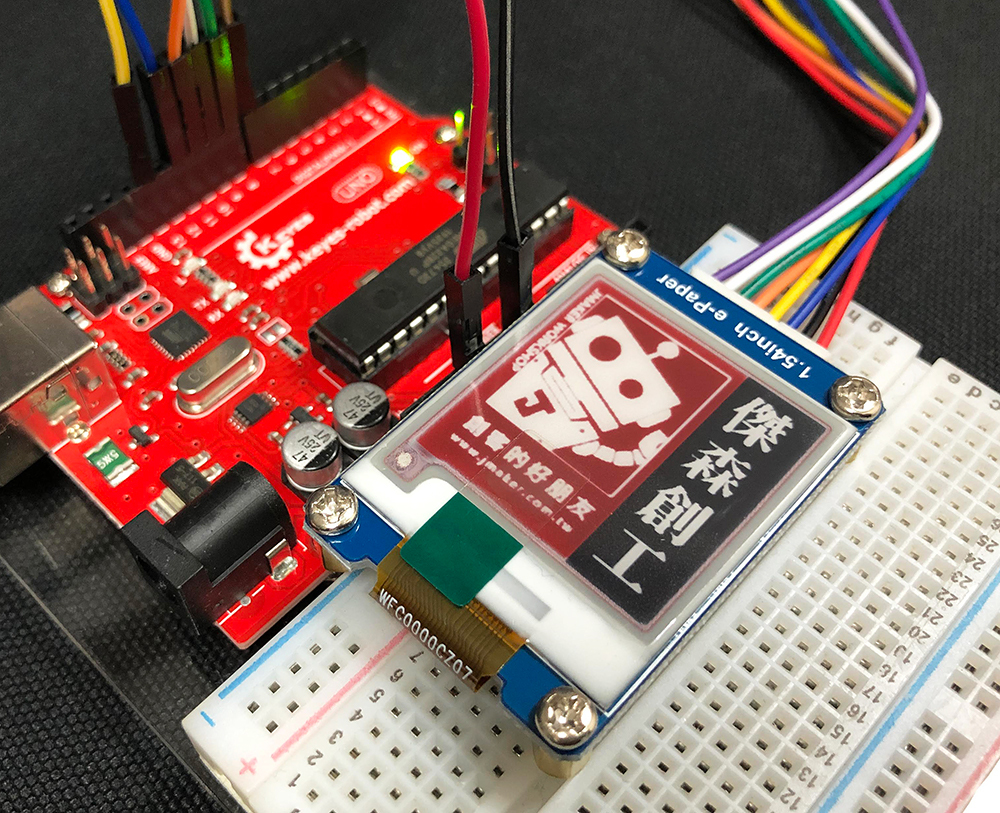

傑森測試後心得:

建議使用GxEPD2電子紙函式庫,可用於Arduino、ESP8266、ESP32等開發板。

GxEPD2可於Arduino IDE的程式管理員中安裝,也可以自行下載。

https://github.com/ZinggJM/GxEPD2

型號請選擇「GxEPD2_154c」。

傑森獨家範例程式:http://jmaker.banner.tw/doc/GxEPD2_UNO_200_RBW.zip

微雪官方資料:

http://www.waveshare.net/wiki/1.54inch_e-Paper_Module_(B)

【一分鐘自我介紹】

電子墨水屏裸屏,1.54英吋,分辨率為200x200,帶有內部控制器,使用SPI接口通信,可顯示紅黑白三色。
由於我功耗低、視角寬、斷電仍可清晰顯示等優點,經常被用於貨架標籤、工業儀表等顯示應用。

【我的特點】

  • 無需背光,斷電可長時間保持最後一屏的顯示內容
  • 功耗非常低,基本只在刷新時耗電
  • 提供完善的配套資料手冊(驅動板原理圖、Raspberry /Jetson Nano/STM32等示例程序)

【我的參數】

  • 工作電壓: 3.3V
  • 通信接口: 3-wire SPI、4-wire SPI
  • 外形尺寸: 37.32mm × 31.8mm × 1.05mm
  • 顯示尺寸: 27.6mm × 27.6mm
  • 點        距: 0.138 × 0.138
  • 分  辨  率: 200 × 200
  • 顯示顏色: 紅、黑、白
  • 灰度等級: 2
  • 全局刷新: 8s
  • 刷新功耗: 26.4mW(typ.)
  • 待機功耗: <0.017mW
  • 可視角度: >170°

【接口說明】

VCC : 3.3V/5V
GND : GND
DIN : SPI通信MOSI引腳P
CLK : SPI通信SCK引腳
CS : SPI片選引腳(低電位有效)
DC : 數據/命令控制引腳(高電位表示數據,低電位表示命令)
RST :外部復位引腳(低電位復位)
BUSY:忙狀態輸出引腳(高電位表示忙)
